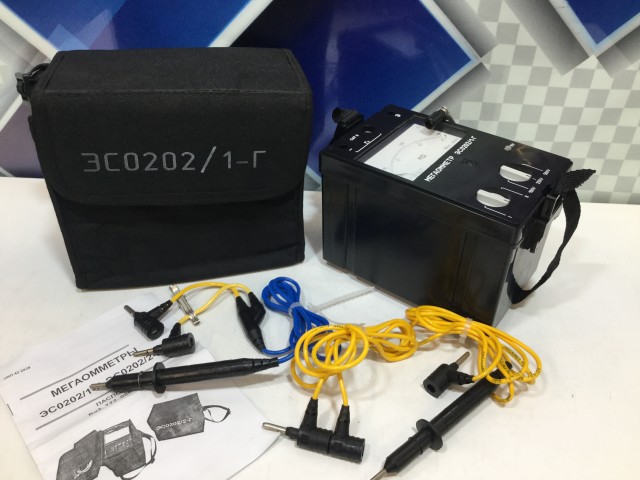

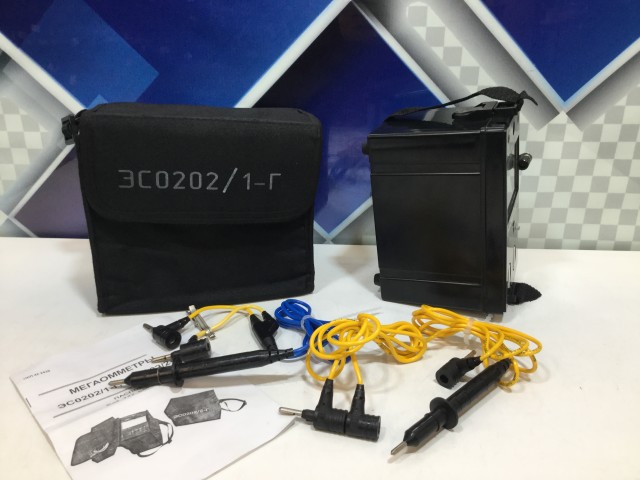

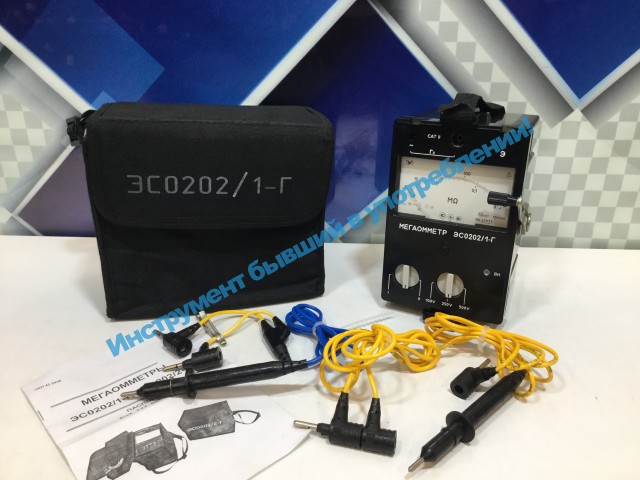

Мегаомметр ЭС 0202/1-Г

Мегаомметр ЭС 0202/1-Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. ПрофКИП ЭС202/1Г применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКИП ЭС202/1Г осуществляется от встроенного электромеханического генератора.

Технические характеристики

Диапазон измерения сопротивлений 0 МОм … 1000 МОм

Измерительное напряжение на зажимах 1000 В ±100 В

Предел допускаемой основной относительной погрешности от 0,05 МОм и до верхнего предела ±15%

Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА ±15%

Остаточное отклонение указателя от нулевой отметки не более ±0,5%

Время установления показаний не более 15 с

Величина перемещения указателя корректором нуля механическим не более ±2% от длины шкалы

Электрическая прочность изоляции 5 кВ

Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации 40 МОм

Режим работы прерывистый (измерение – 1 мин, пауза – 2 мин)

Рабочие условия

Температура окружающего воздуха от -30°С до 50°С

Относительная влажность от 20% до 90%

Атмосферное давление от 84 кПа до 106,7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

Средняя наработка на отказ не менее 12500 часов

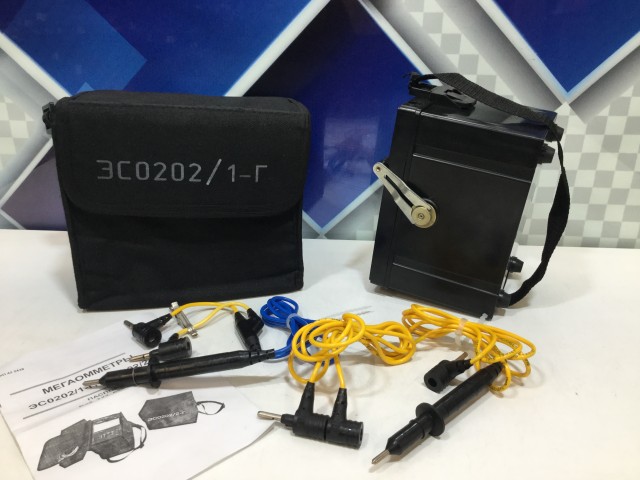

Питание от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)

Габаритные размеры 150 х 130 х 200 мм

Вес 2,2 кг
